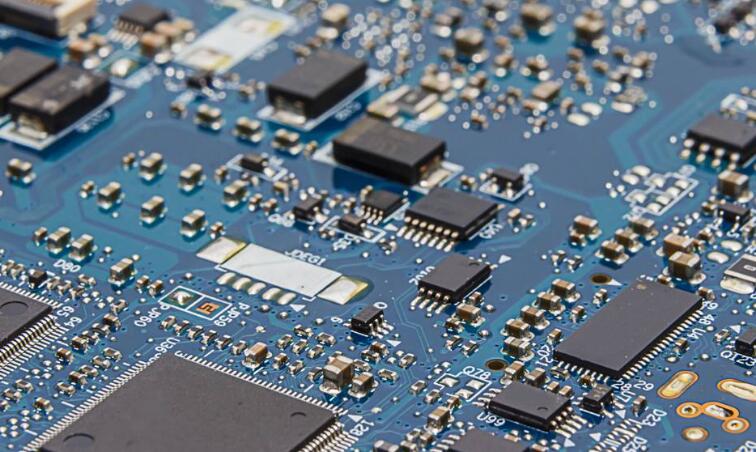

鄭州慧亮電子有限公司如今的電子科技時代，我們已離不開生活中的智能產品，尤其是手機，在這個移動支付的快節奏城市，也許你可以試試一天沒有手機的生活，恐怕會有諸多不便。而手機卻依賴它，一顆比米粒還要小的晶振，決定了整塊電路板的“生死”。如果它不運作，整個系統就會癱瘓，在行業中被人們堪比為電路板的心臟。
晶振是各板卡的“心跳”發生器，選擇好的晶振，保障線路板的經久耐用性。然而難免會碰到晶振停振的問題。晶振的作用就是向顯卡、網卡、主板等配件的各部分提供基準頻率，它是時鐘電路中最重要的部件。晶振就像個標尺，工作頻率不穩定會造成相關設備工作頻率不穩定，自然容易出現問題。在實際應用中，遇到晶振停振，要結合實際情況和產品規格。
大量晶振不起振造成整機無電問題的原因有：
晶體本身原因：晶片碎裂、寄生、DLD不良、阻抗過大、頻率不良、晶體牽引力不足或過大。
電路原因：其他元件不良、負載電容或電路設計或加工造成的雜散電容離散度大、晶體兩端電壓不足、電路靜態工作點有問題。
在工作電路中，如果晶振損壞會有哪些特征現象呢？
晶振損壞分為兩大類：
徹底停振：如果晶振停振，對手機而言可能無法正常開機，就像心臟突然停止跳動，以該晶振為時鐘信號的電路都會停頓罷工。
具有不穩定性：引起不穩定性的原因有很多，可能是晶振質量問題，更多原因則是晶振參數與電路參數不相匹配，例如系統要求精度20ppm，而晶振參數只有50ppm；再或者匹配電容要求12PF，而實際電容只有9PF諸多原因。
解決辦法
1、徹底損壞
徹底損壞時，可將其拆下，與正常同型號集成電路對比測其每一引腳對地的正、反向電阻，總能找到其中一只或幾只引腳阻值異常。
2、晶振不穩定的解決辦法
有許多工程師在工作中都遇到過，晶振在板上，一會兒起振，一會兒不起振，或用電吹風吹一下又可以正常工作等問題。
遇到這種不穩定情況，不能簡單的更換器件完事，應該從多方面分析，找出問題的真正所在。
我們以內外因來分析晶振不穩的原因：
1、排除外界元件不良的情況，因?yàn)橥饨缌慵o(wú)非為、，讓你很容易鑒別是否為不良品。
2、排除晶振為不起振品的可能性，這里你不會只試了1~2個晶振就停止了。
3、排除線路錯誤的可能性，這樣先試著用相應型號線路的推薦電路進行比較。
4、可以改變晶體兩端的電容，沒準晶振就能正常工作了，電容的大小請參考晶振的使用說明，相匹配的電容很重要。
晶振本身的原因，晶片碎裂、過大、頻率不良、晶體牽引力不足過大寄生反應?；蛟陔娐飞?，負載電容或電路設計或加工造成的雜散電容離散度大，晶體兩端電壓不足，這些也會導致晶振停振！
如果遇到這種問題，首先要檢測晶振的頻率參數和晶振的電阻是不是在要求的范圍內，如果是在要求的范圍內；其次要檢查晶振的焊接溫度會不會高，造成晶振的第二次損壞，一般要求焊接的溫度是在250度左右或更低，最高不要超過300度。如果這些都是在要求的范圍內，那就要考慮是不是整個電路的問題了。
檢測晶振參數和調整焊接溫度可以很容易做到，如果單片機電路的問題可以找方案商來解決，再則是看晶振有沒有漏氣，晶振在潮濕的天氣情況下也會出現這種問題，這樣就建議更換質量較好的晶振。
以下總結了幾點晶振停振的注意事項：
a.由于晶振在剪腳和焊錫的時候容易産生機械應力和熱應力，而焊錫溫度過高和作用時間太長都會影響到晶體，容易導致晶體處于臨界狀態，以至出現時振時不振現象，甚至停振。
b.在焊錫時，當錫絲透過線路板上小孔滲過，導致引腳跟外殼連接在一塊，或是晶體在制造過程中，基座上引腳的錫點和外殼相連接發生單漏，都會造成短路，從而引起停振。
c.當晶體頻率發生頻率漂移，且超出晶體頻率偏差范圍過多時，以至于捕捉不到晶體的中心頻率，從而導致芯片不起振。
d.由于芯片本身的厚度很薄，當激勵功率過大時，會使內部石英芯片破損，導致停振。
e.在檢漏工序中，就是在酒精加壓的環境下，晶體容易產生碰殼現象，即振動時芯片跟外殼容易相碰，從而晶體容易發生時振時不振或停振。
f.在壓封時，晶體內部要求抽真空充氮?dú)?，如果發生壓封不良，即晶體的密封性不好時，在酒精加壓的條件下，其表現為漏氣，稱之為雙漏，也會導致停振。
